Sterownik serwa modelarskiego z regulacją kąta

Uniwersalny Moduł Sterowania Serwem 180° z Funkcją Dotykową i Samoblokującą

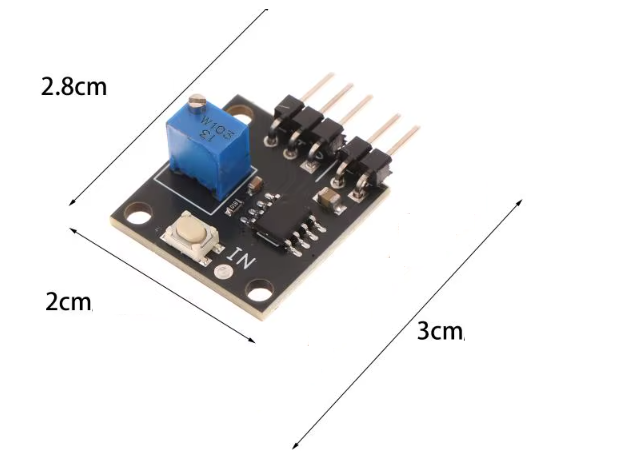

Ten kompaktowy moduł sterujący został zaprojektowany, aby umożliwić precyzyjne sterowanie kątem obrotu serwomechanizmów modelarskich 180° za pomocą potencjometru i prostego interfejsu przyciskowego lub sygnału wejściowego. Idealny do automatyki modelarskiej, robotyki i eksperymentów elektronicznych.

 Specyfikacja Techniczna

• Napięcie zasilania – 3 - 5 V DC (Zgodne ze specyfikacją serwa).

• Prąd czuwania (Tryb dotykowy) – 55 mA

• Prąd czuwania (Tryb samoblokujący) –5.5 mA (Znacznie niższy pobór mocy).

• Kąt sterowania – 0 do  180 (Pełny zakres obrotu serwomechanizmu).

Jak to działa?

1. Ustawianie Kąta: Za pomocą wbudowanego potencjometru ustawiasz docelowy kąt, do którego ma się obrócić serwo.

2. Sterowanie: Uruchomienie ruchu serwa odbywa się za pomocą:

   • Wbudowanego przycisku (klawisza).

   • Podania poziomu sygnału na złącze wejściowe "IN".

   • Możliwe jest również zdalne sterowanie po dodaniu zewnętrznego odbiornika radiowego (pilota).

Dwa Tryby Pracy do Wyboru:

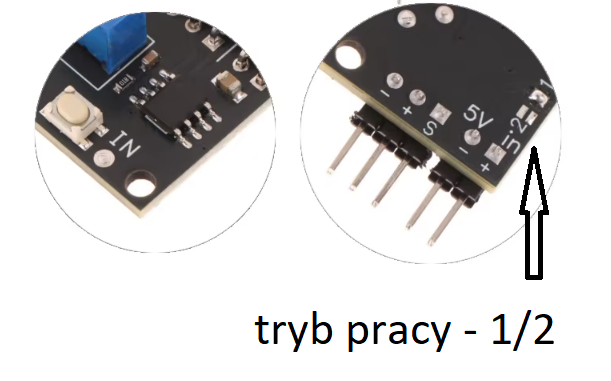

Moduł oferuje dwa wygodne tryby działania, przełączane za pomocą przełącznika na płytce:

1. Tryb Dotykowy (Chwilowy):

   • Serwo jest w pozycji 0

   • Przytrzymanie przycisku powoduje obrót serwa do ustalonego kąta.

   • Zwolnienie przycisku natychmiast wraca serwo do pozycji 0

   • Idealny do momentalnych aktywacji (np. ryglowanie/odryglowanie).

2. Tryb Samoblokujący (Przełączany):

   • Serwo jest w pozycji 0

   • Pierwsze kliknięcie przycisku powoduje obrót serwa do ustalonego kąta.

   • Drugie kliknięcie przycisku powoduje powrót serwa do pozycji 0

   • Idealny do stałego przełączania (np. ustawianie zwrotnicy, otwieranie drzwi).

Wymagania Zasilania i Bezpieczeństwo

Napięcie i prąd zasilania modułu muszą być dopasowane do mocy używanego serwomechanizmu.

• Napięcie: Standardowo 3V - 5V

• Prąd: Wybierz zasilacz zdolny dostarczyć prąd większy niż maksymalny prąd szczytowy serwa (np. dla serwa SG90 o szczytowym prądzie 0.25 A, zalecamy zasilacz 0.5A

• UWAGA! Prosimy o bezwzględną ostrożność przy podłączaniu zasilania. Zamiana biegunów dodatniego i ujemnego może trwale uszkodzić moduł!

Przetestowane Modele Serw (180°):

Moduł został pomyślnie przetestowany z popularnymi serwami modelarskimi, takimi jak: SG90, MG90S, SG5010, MG996R, a także z mini serwami o wadze 3.7g
