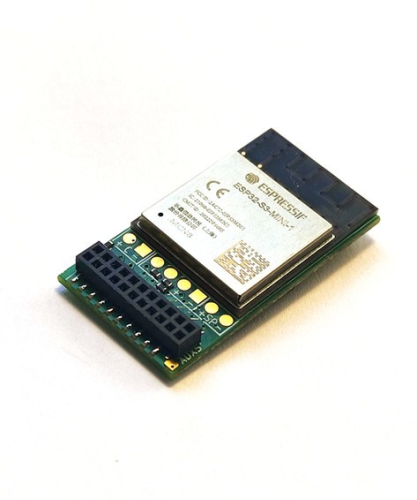

DCC Wi-Fi Dekoder jazdy i dźwięku 21MTC Railbox

Zastosowanie:

DCC Wi-Fi Dekoder jazdy dźwiękowy RB 2310 przeznaczony jest do sterowania modelami lokomotyw w skali HO w trybie cyfrowym (DCC) z możliwością odtwarzania dźwięków. Dekoder wyposażony jest w  złącze 21MTC, posiada wbudowany moduł Wi-Fi do wgrywania dźwięków bez konieczności zakupu dodatkowego sprzętu lub instalacji oprogramowania oraz funkcję backEMF do płynnego sterowania silnikiem. Dekoder pracuje zgodnie ze standardem DCC oraz wspiera protokół Railcom®

UWAGA: Podczas montażu dekodera i jego testu należy zamknąć model lokomotywy aby uniknąć uszkodzenia dekodera poprzez dotknięcie zewnętrznych elementów (np. głośnika) do torów, albo zabezpieczyć w inny sposób, np. wkładając takie elementy do woreczka strunowego. Cały dekoder jest dobrze zabezpieczony rurką termokurczliwą ale nie dotyczy jednak zewnętrznych elementów. Uszkodzenie (zwarcie) podczas montażu dekodera nie może być powodem do reklamacji i naprawy gwarancyjnej. Takie uszkodzenie jest łatwe w diagnostyce i nie będą uznawane jako reklamacje.

Podstawowe funkcje:

• Dekoder obsługuje adresy 1-10239

• Adresy grupowe do wielokrotnej trakcji (consist) 1-127

· Obsługa funkcji F0-F28 do wyjść funkcyjnych i do F63 do dźwięków

· Obsługa 28 lub 128 kroków prędkości

· Możliwość programowania CV na torze głównym (PoM) oraz na torze programowania

· Obsługa protokołu Railcom®

· Możliwość łatwej konfiguracji dekodera przez aplikację RailBOX: Railroad Control

· System Back-EMF (Umożliwia płynne sterowanie na małych prędkościach)

· 12 wyjść funkcyjnych

· Mapowanie wyjść oraz efekty świetlne

· Możliwość podłączenia zewnętrznego kondensatora UPS w celu zapewnienia bezprzerwowej pracy na zabrudzonych torach lub przy przejeździe przez rozjazdy bez zasilanej krzyżownicy (kondensator UPS 470uF 25V w zestawie)

· Możliwość podłączenia do dwóch serw modelarskich (np. do sterowania pantografami)

· Możliwość włączenia/wyłączenia Wi-Fi przez funkcję DCC

· Możliwość aktualizacji oprogramowania dekodera za pomocą Wi-Fi bez potrzeby otwierania modelu

· Serwer sieciowy do wgrywania własnych plików dźwiękowych przez przeglądarkę bez konieczności zakupu dodatkowego sprzętu oraz instalacji oprogramowania

· Wstępnie zainstalowany podstawowy pakiet dźwięków do lokomotyw - EN57, Vectron

· Synchronizacja dźwięku z aktualną prędkością lokomotywy

Parametry techniczne:

· Wymiary płytki - 30 x 16 x 5.3 mm (21MTC Standard)

· Zasilanie dekodera - 7-22V (DCC)

· Maksymalne obciążenie wyjściowe - 0.5 A

· Obciążenie chwilowe silnika - 2.5A

· Obciążenie ciągłe silnika - 1A

· Maksymalne obciążenie łączne wyjść dla serw modelarskich: - 0.5 A

· Wi-Fi: standard 802.11b/g/n(2.4GHz)

· Dźwięk:

          6MB wewnętrznej pamięci (długość łączna do 350 sek)

          Obsługiwane formaty dźwięków: PCM, ADPCM

          Częstotliwość próbkowania: 8kHz, 16kHz, 32kHz oraz 44.1kHz

          Liczbą bitów na próbkę: 16

          Maksymalna moc wyjściowa głośnika 2.5W (4Ohm) (Głośnik z   komorą rezonansową w zestawie)

UWAGA! Tryb analogowy w dekoderach Railbox jest NIEAKTYWNY.
