Zasilacz Piko - czy warto i do czego da się go użyć?

Dość popularne na rynku wtórnym są zasilacze typu FZ1 Piko lub podobne z uwagi na niską cenę i niską awaryjność.

Zasilacz taki można wykorzystać podczas budowy makiety, ale należy pamiętać, iż jego wyjścia mają dwa różne zastosowania.



Wyjście oznaczone ikoną lokomotywy służy do zasilania torów i jest regulowane w zakresie 0-16V. Należy pamiętać, iż jest to napięcie stałe (DC), czyli ma "plus i minus".

Można wykorzystać to wyjście do zasilania urządzeń, które wymagają zasilania napięciem stałym DC, ale należy zwrócić uwagę jaką wartość musi mieć napięcie i takie należy ustawić

manipulatorem. Ważna jest tutaj polaryzacja - jeżeli urządzenie ma konektory oznaczone + i - należy na to zwrócić uwagę, ponieważ odwrotne podłączenie może spowodować uszkodzenie urządzenia.

Do tego wyjścia można również podłączyć oświetlenie żarówkowe oraz LED.



Wyjście oznaczone ikoną zwrotnicy służyło do zasilania i przełączania zwrotnic elektromagnetycznych (cewkowych).

Na wyjściu tym mamy napięcie zmienne AC czyli takie jak w gniazdku elektrycznym ale o napięciu rzędu ok. 16-18V.

Do tego wyjścia możemy podłączyć urządzenia, które są zasilanie napięciem AC 16-18V, np. żarówki.

Aby móc wykorzystać to wyjście do zasilania urządzeń wymagających napięcia stałego DC należy zastosować układ prostowniczy z mostkiem Gretza i kondensatorem.

Po zastosowaniu takiego układu możemy z tego wyjścia zasilać np. diody LED.

Podłączając do takiego układu urządzenia zasilane napięciem DC należy zwrócić uwagę jakim napięciem jest zasilane to urządzenie.

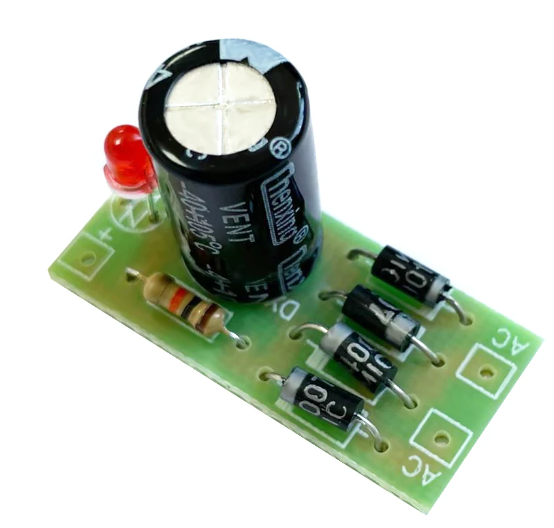

Poniżej przykładowy mostek na 4 diodach prostowniczych, który można nabyć w naszym sklepie.

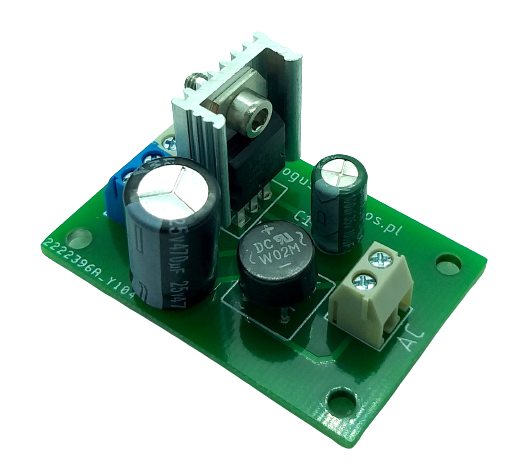

W przypadku kiedy potrzebujemy konkretnej wartości napięcia wyjściowego możemy zastosować mostek wraz ze stabilizatorem napięcia, np.:
